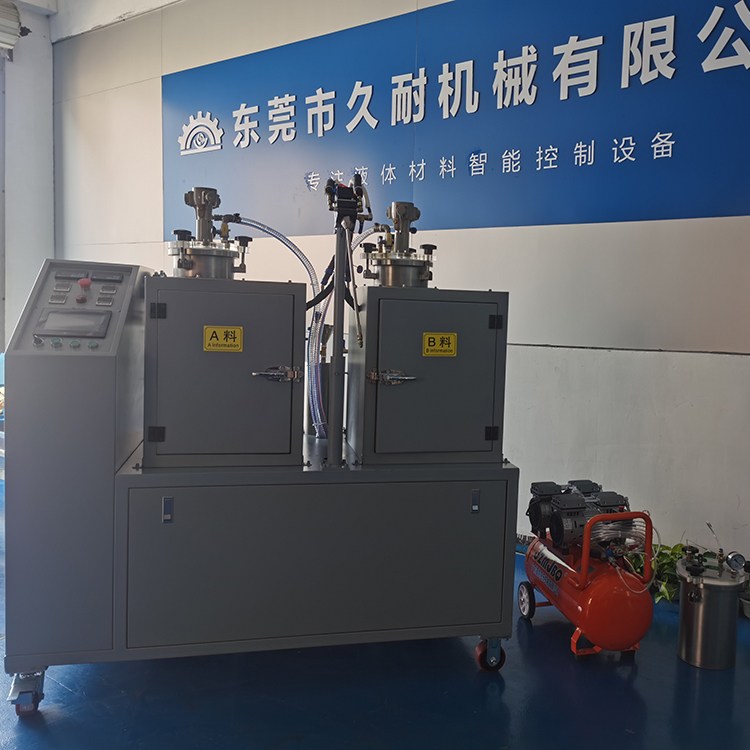

實驗室小型雙組份RTM注射機工作原理：將樹脂、固化劑分別加入設備的樹脂罐和固化劑罐中，按設定的溫度對其進行加熱。同時開啟攪拌裝置對原料進行攪拌，開啟真空泵組對原料進行真空負壓除氣泡處理。

經預處理完成的樹脂和固化劑，通過由伺服電機驅動的兩個計量泵，按設定的比例和流量輸送到混合頭，在混合頭處混合均勻后，通過管路連接，向RTM模具的進膠口注射輸出。模具的出膠口連接真空泵組，通過真空負壓抽取模具中的空氣，避免氣泡留存。同時吸引樹脂向前浸潤輔助注膠。在出膠口與真空泵組之間加裝樹脂收集罐，以防止樹脂被吸入真空泵組，造成損壞。

注膠完成后，將模具加熱，待固化成型后，開模取出制品即可。在注膠完成的同時，需按下注射機的“清洗”鍵，清洗劑罐中的高壓液體和氣體，將對混合頭部分進行高壓霧化清洗，以備下次繼續使用。

實驗室小型雙組份RTM注射機主要技術參數：

1.控制系統：PLC控制器+彩色觸摸屏，操作簡單智能，各項工作參數可自行設定；

2.供料系統：10L*2(可定制)，SUS304不銹鋼材質，帶加熱恒溫功能，加熱溫度室溫至100℃;

3.計量系統：伺服電機驅動高精密齒輪計量泵浦，計量誤差≤±1%;

4.混合系統：靜態螺旋混合，保證混合均勻；

5.混合比例：1:1-3:1(可定制)可直接在PLC觸摸屏上設定和調整；

6.注膠流量定制為：1000cc/min(可定制),范圍內可調，直接在PLC觸摸屏上設定和調整；

7.注射壓力：0-1MPa之間(可定制);

8.真空系統：旋片式超靜音真空泵，用于料罐內的原料真空脫泡；

9.溫控系統：精密溫控監測調節，溫控范圍室溫—100℃內可調；

10.氣壓系統：臺灣氣動元器件，保證長期穩定使用；

11.加裝低液位傳感器，缺料時自動報警提醒提示；

12.攪拌功能：A、B料罐均帶氣動調速攪拌裝置，攪拌速度100rpm內可調，攪拌防沉淀及保證料罐內原料溫度的均勻；

13.壓力監測功能：A、B料計量系統配備有壓力傳感器，壓力異?；虺迺r(shí)自動報警；

14.自動清洗功能：采用高壓霧化，三段式一鍵自動清洗；

15.自動報警功能：設備異常自動報警提示，并在觸摸屏上實時顯示故障原因

16.適用樹脂：雙組份或單組份液體樹脂，不填加粉末填充物，混合比1:1-3:1之間(可定制),加熱溫度室溫至100℃,樹脂粘度小于5000mPa.s;
